La
topología de red se define como el mapa físico o lógico de una red para
intercambiar datos. En otras palabras, es la forma en que está diseñada la red,
sea en el plano físico o lógico. El concepto de red puede definirse como
«conjunto de nodos interconectados. Un nodo es el punto en el que una curva se
intercepta a sí misma. Lo que un nodo es concretamente depende del tipo de red
en cuestión.
Un
ejemplo claro de esto es la topología de árbol, la cual es llamada así por su
apariencia estética, por la cual puede comenzar con la inserción del servicio
de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a
otro switch u otro router o sencillamente a los hosts
(estaciones de trabajo), el resultado de esto es una red con apariencia de
árbol porque desde el primer router que se tiene se ramifica la
distribución de Internet, dando lugar a la creación de nuevas redes o subredes
tanto internas como externas. Además de la topología estética, se puede dar una
topología lógica a la red y eso dependerá de lo que se necesite en el momento.
Los
componentes fundamentales de una red son el servidor, los terminales, los
dispositivos de red y el medio de comunicación.
En
algunos casos, se puede usar la palabra arquitectura en un sentido relajado
para hablar a la vez de la disposición física del cableado y de cómo el
protocolo considera dicho cableado. Así, en un anillo con un concentrador
(unidad de acceso a múltiples estaciones, MAU) podemos decir que tenemos una
topología en anillo, o de que se trata de un anillo con topología en estrella.
La
topología de red la determina únicamente la configuración de las conexiones
entre nodos. La distancia entre los nodos, las interconexiones físicas, las
tasas de transmisión y los tipos de señales no pertenecen a la topología de la
red, aunque pueden verse afectados por la misma.
La elección de una topología u otra
influye en gran medida en el funcionamiento y configuración de la red. La
topología define la organización física
de los dispositivos de la red. Son
arquitecturas lógicas.
Existen 3 tipos básicos de
topologías en las Redes LAN:
Tipo
Bus Lineal
Una red en topología bus es
aquella topología que se caracteriza por tener un único canal de comunicaciones
(denominado bus, troncal o backbone) al cual se conectan los diferentes
dispositivos. De esta forma todos los dispositivos comparten el mismo canal
para comunicarse entre sí.
Ventajas de red en bus
ü Facilidad
de implementación y crecimiento.
ü Simplicidad
en la arquitectura.
ü Es una red
que no ocupa mucho espacio.
Desventajas
ü Hay un
límite de equipos dependiendo de la calidad de la señal.
ü Puede
producirse degradación de la señal.
ü Complejidad
de reconfiguración y aislamiento de fallos.
ü Limitación
de las longitudes físicas del canal.
ü Un problema
en el canal usualmente degrada toda la red.
ü El
desempeño se disminuye a medida que la red crece.
ü El canal
requiere ser correctamente cerrado (caminos cerrados).
ü Altas pérdidas en la transmisión debido a colisiones entre mensajes.

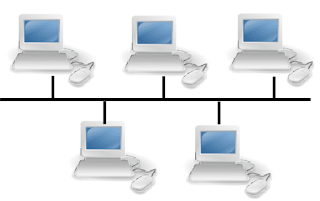

Figura
– Topología Bus Lineal.
Tipo
Anillo:
Una
red en topología anillo es una topología de anillo en la que cada
estación tiene una única conexión de entrada y otra de salida de anillo. Cada
estación tiene un receptor y un transmisor que hace la función de traductor,
pasando la señal a la siguiente estación.
En
este tipo de red la comunicación se da por el paso de un token o
testigo, que se puede conceptualizar como un cartero que pasa recogiendo y
entregando paquetes de información, de esta manera se evitan eventuales
pérdidas de información debidas a colisiones.
En
un anillo doble (Token Ring), dos anillos permiten que los datos se
envíen en ambas direcciones (Token passing). Esta configuración crea
redundancia (tolerancia a fallos).
Ventajas
ü El sistema
provee un acceso equitativo para todas las computadoras.
ü El
rendimiento no decae cuando muchos usuarios utilizan la red.
ü Arquitectura
muy sólida.
ü Sistema
operativo caracterizado con un único canal
Desventajas
ü Longitudes
de canales (si una estación desea enviar a otra, los datos tendrán que pasar
por todas las estaciones intermedias antes de alcanzar la estación de destino).
ü El canal
usualmente se degradará a medida que la red crece.
ü Difícil de
diagnosticar y reparar los problemas.
ü Si se
encuentra enviando un archivo podrá ser visto por las estaciones intermedias
antes de alcanzar la estación de destino.
ü La
transmisión de datos es más lenta que en las otras topologías (Estrella, Malla,
Bus, etc), ya que la información debe pasar por todas las estaciones intermedias
antes de llegar al destino.
Tipo
Estrella:

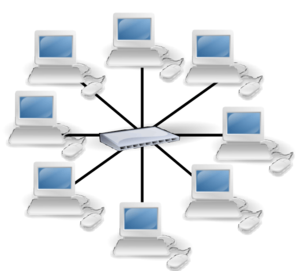

Una
red en topología estrella es una red de computadoras donde las
estaciones están conectadas directamente a un punto central y todas las
comunicaciones se hacen necesariamente a través de ese punto (conmutador,
repetidor o concentrador). Los dispositivos no están directamente conectados
entre sí, además de que no se permite tanto tráfico de información. Dada su
transmisión, una red en estrella activa tiene un nodo central “activo” que
normalmente tiene los medios para prevenir problemas relacionados con el eco.
Se
utiliza sobre todo para redes locales (LAN). La mayoría de las redes de área
local que tienen un conmutador (switch) o un concentrador (hub)
siguen esta topología. El punto o nodo central en estas sería el switch
o el hub, por el que pasan todos los paquetes de usuarios.
Ventajas
ü Posee un
sistema que permite agregar nuevos equipos fácilmente.
ü Reconfiguración
rápida.
ü Fácil de
prevenir daños y/o conflictos, ya que no afecta a los demás equipos si ocurre
algún fallo.
ü Centralización
de la red.
ü Fácil de
encontrar fallos
Desventajas
ü Si el hub
(repetidor) o switch central falla, toda la red deja de transmitir.
ü Es costosa,
ya que requiere más cables que las topologías en bus o anillo.
ü El cable
viaja por separado del concentrador a cada computadora.
